Wał przegubowo-teleskopowy w skali 1:25

Cześć

Po pytaniu @Klusek o krzyżak w wątku z SIPMĄ postanowiłem dodać krótki poradnik o tym, jak zrobić wał przegubowo-teleskopowy w skali 1:25
W linku poniżej dodałem załącznik z siatką wału
Wał przegubowo-teleskopowy w skali 1:25

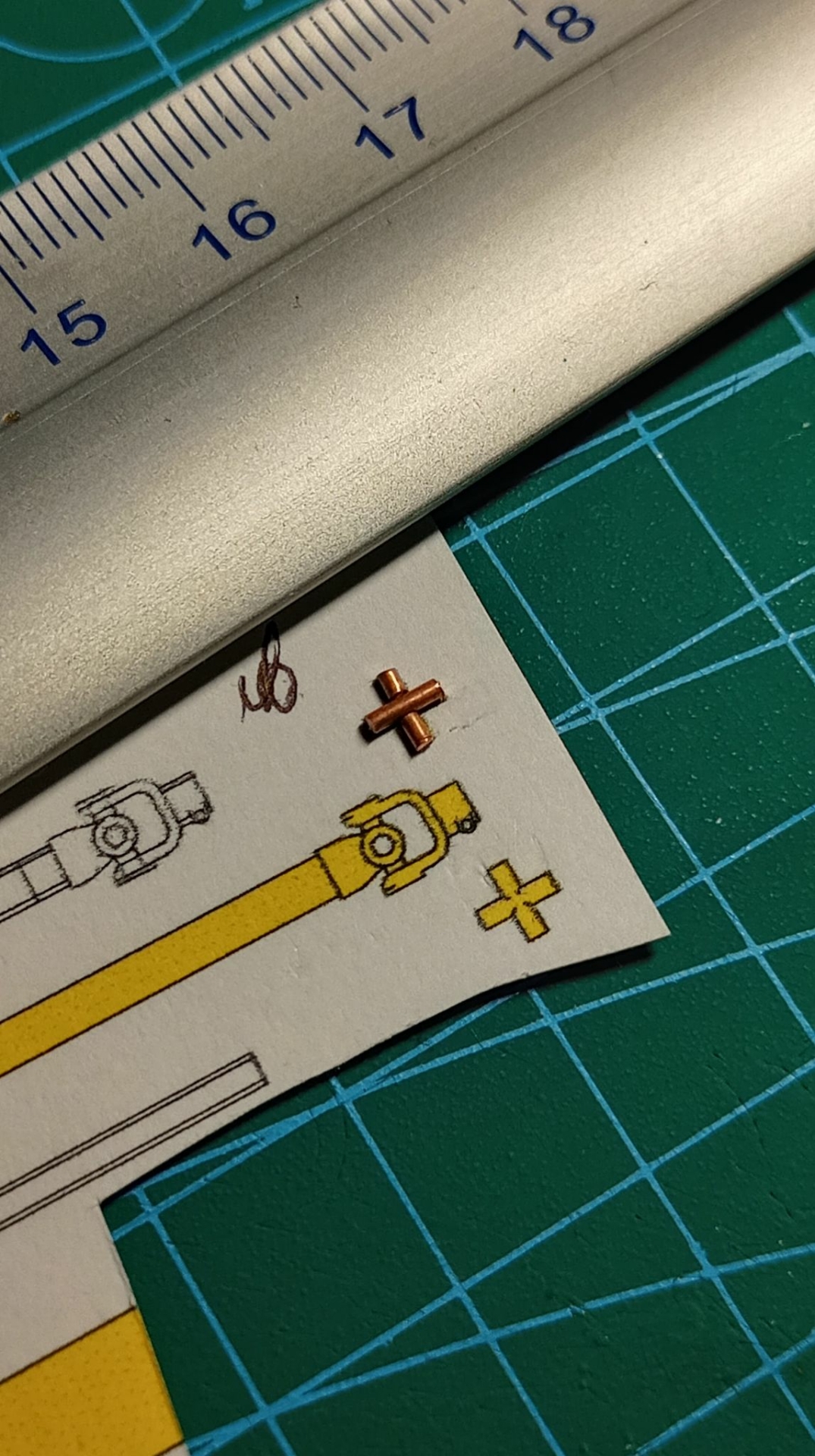

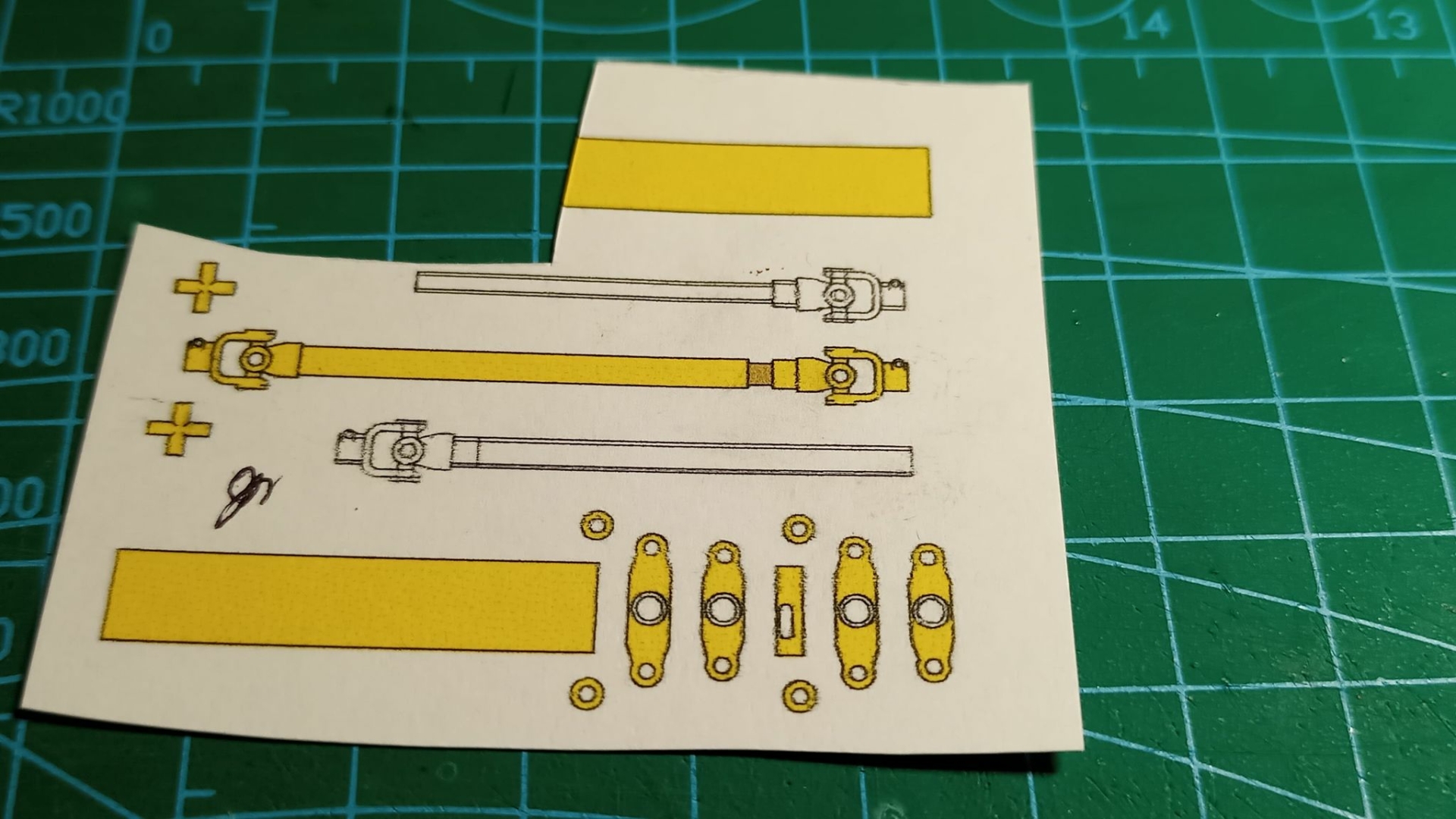

Plik przygotowany do wydruku na kartkach papieru z bloku technicznego w formacie A4

A więc krok po kroku

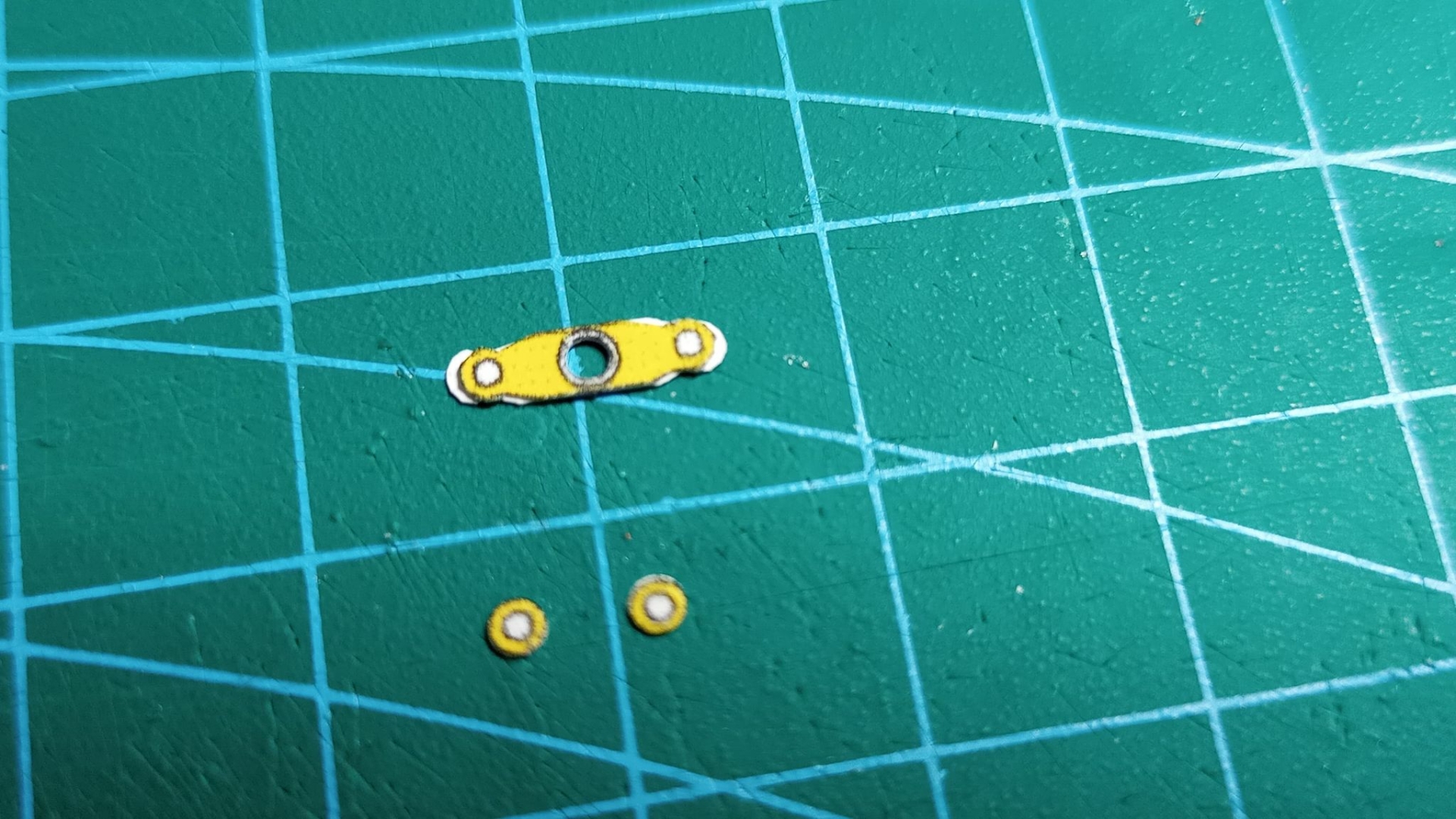

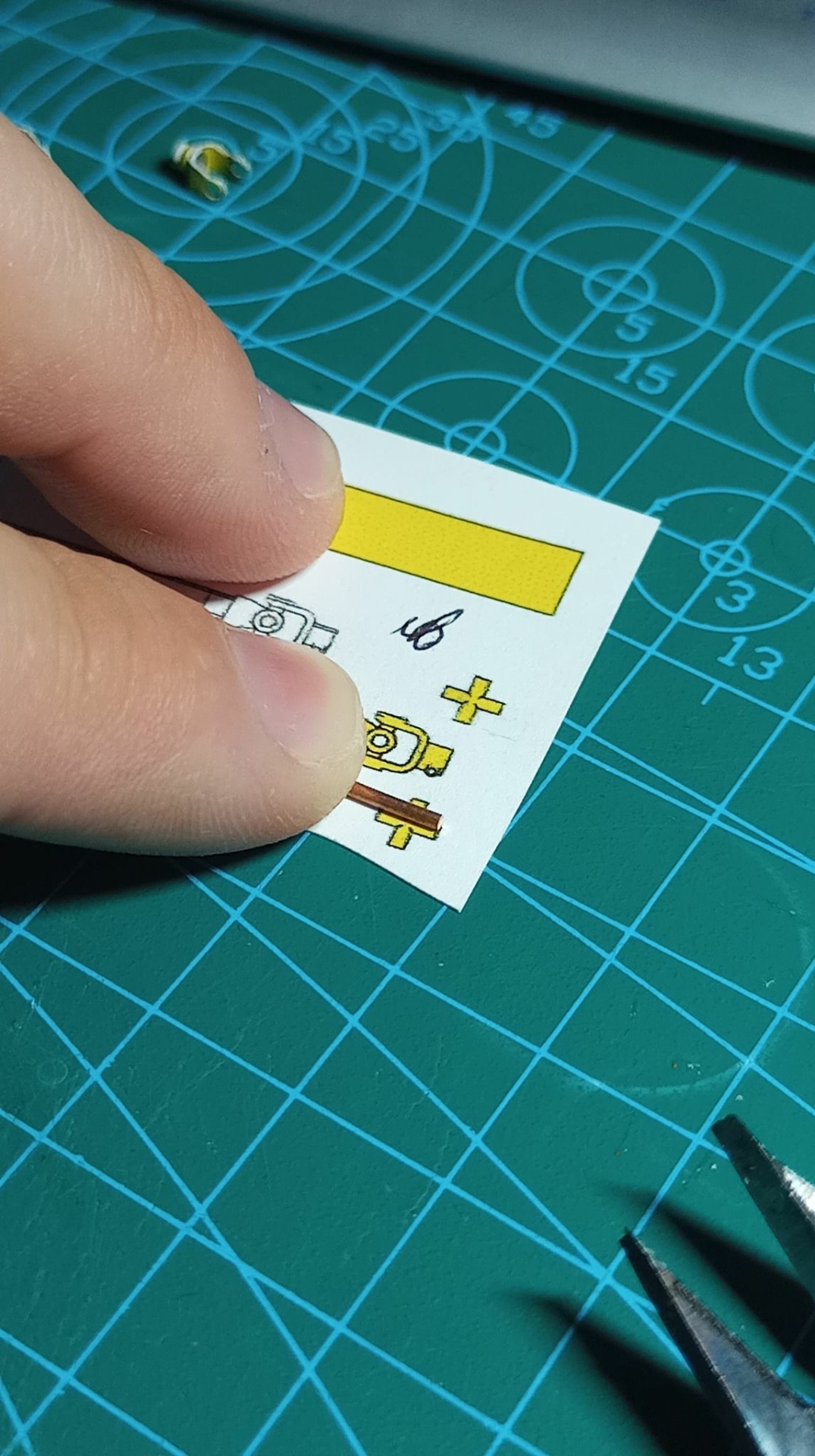

1) Należy wyciąć elementy oznaczone 1a, 1b oraz 1c

Na tym etapie zalecam nie wycinać otworów pod krzyżak - pozostawienie tego na później może znacząco ułatwić sprawę

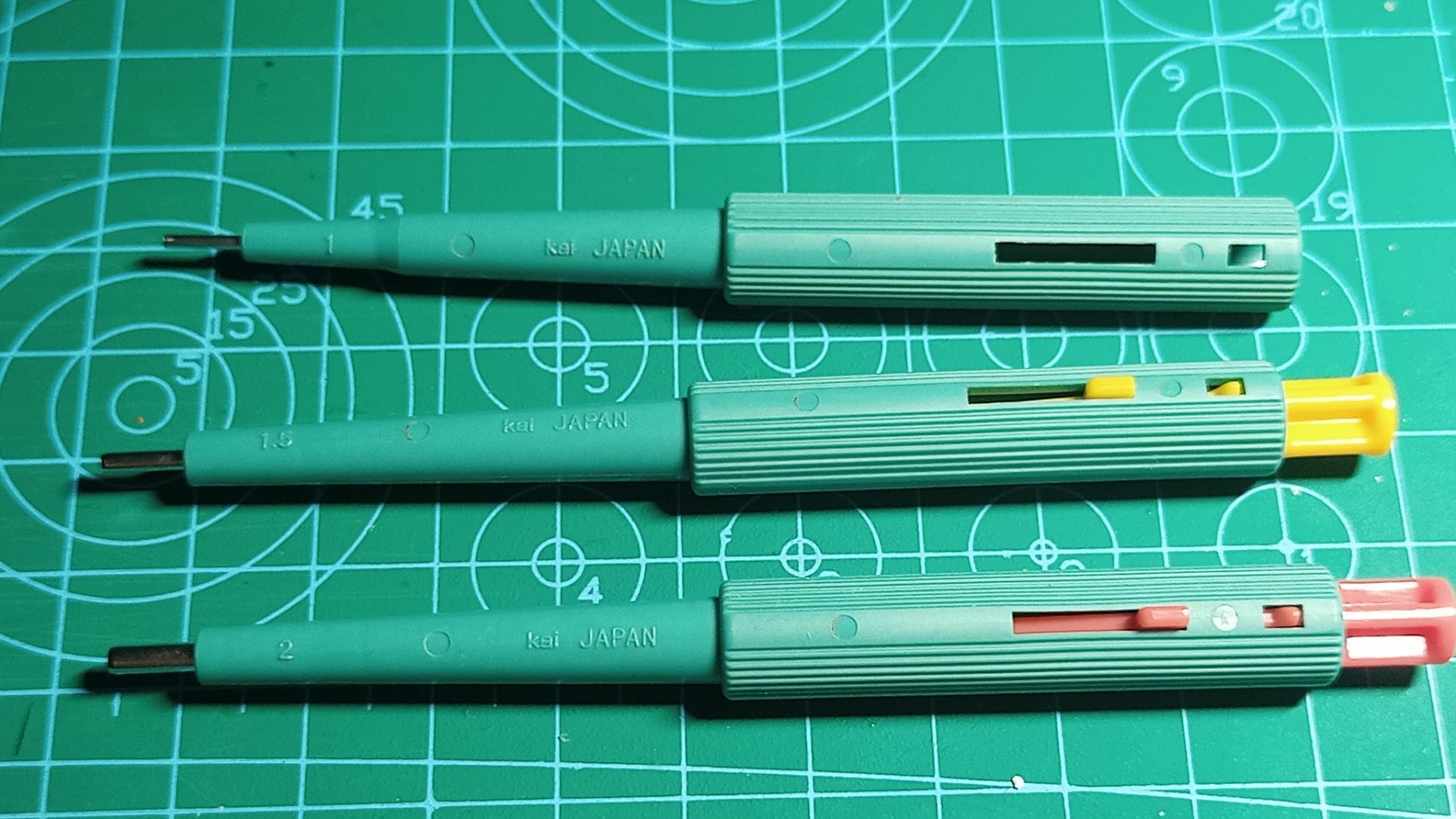

Do wycinania okrągłych otworów zalecam zaopatrzyć się w sztance biopsyjne - w tym przypadku:

• 1.0 mm - otwory pod krzyżak

• 1.5 mm - otwory na środku elementów 1a oraz 1b

• 2.0 mm - element 1c (krawędź zewnętrzna)

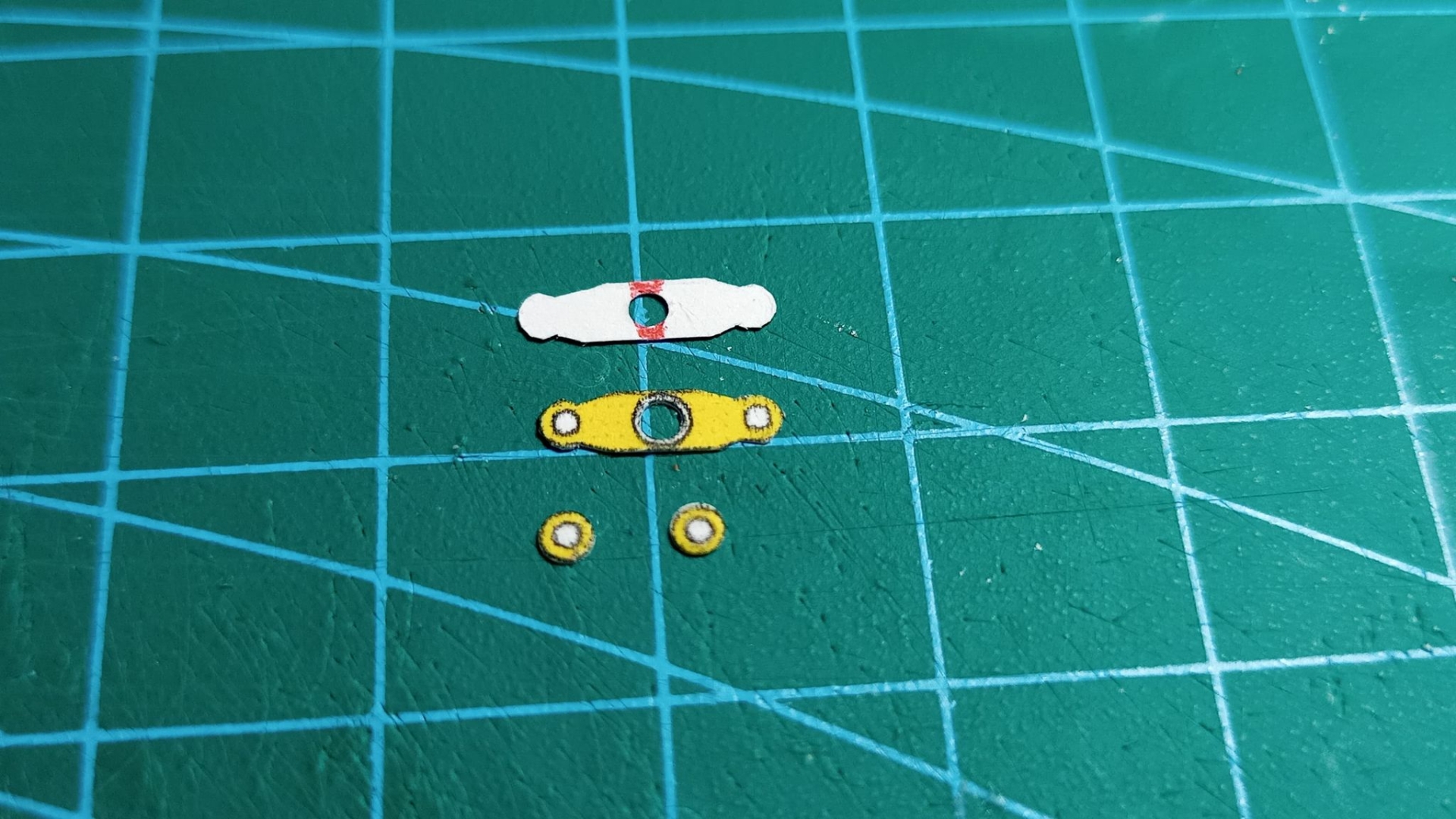

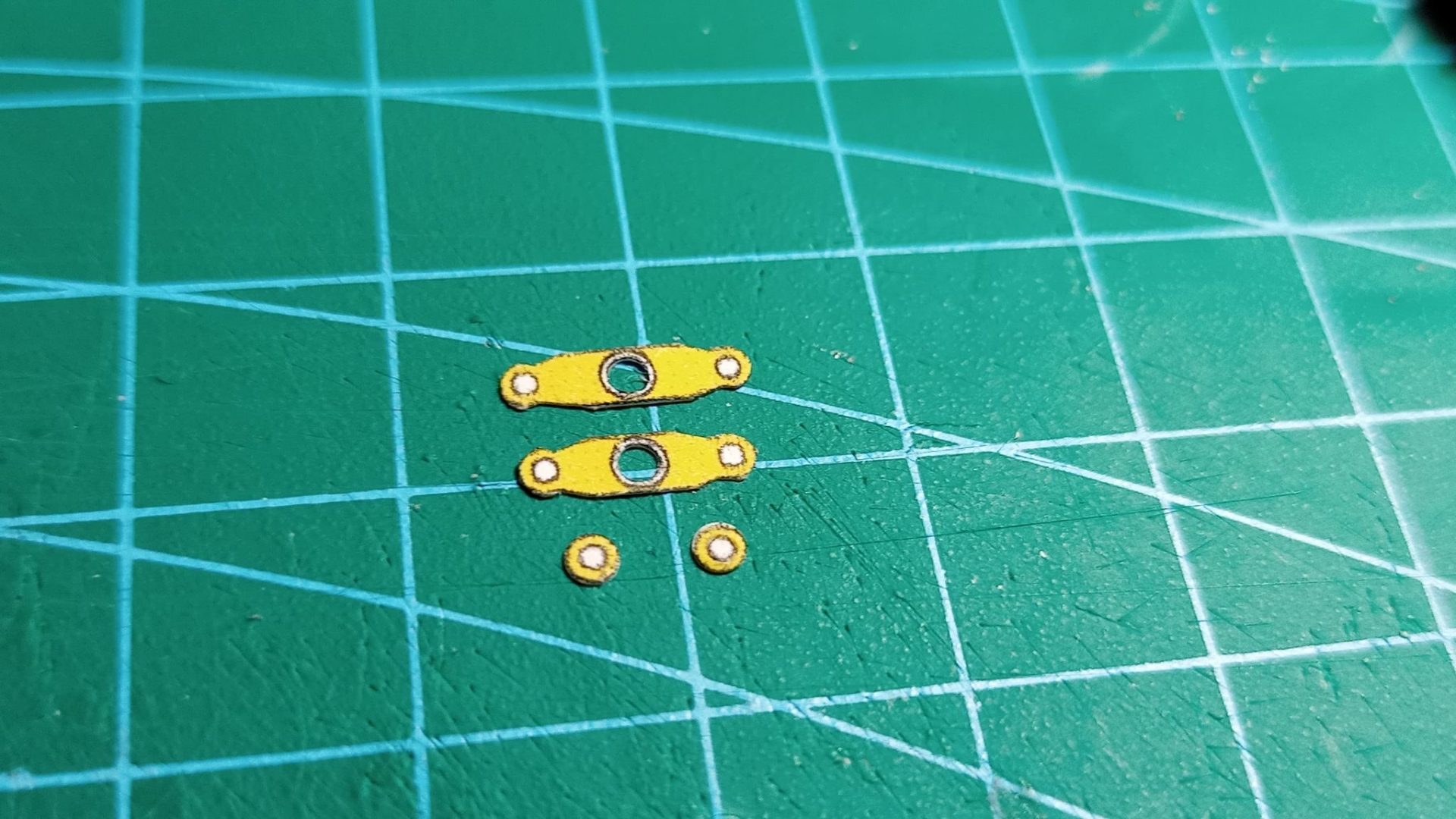

2) Elementy 1a oraz 1b należy punktowo skleić ze sobą nakładając klej jedynie w obszarze zakreślonym kolorem czerwonym:

Wcześniejsze wycięcie otworu pośrodku elementu znacząco ułatwi wyśrodkowanie elementów ze sobą

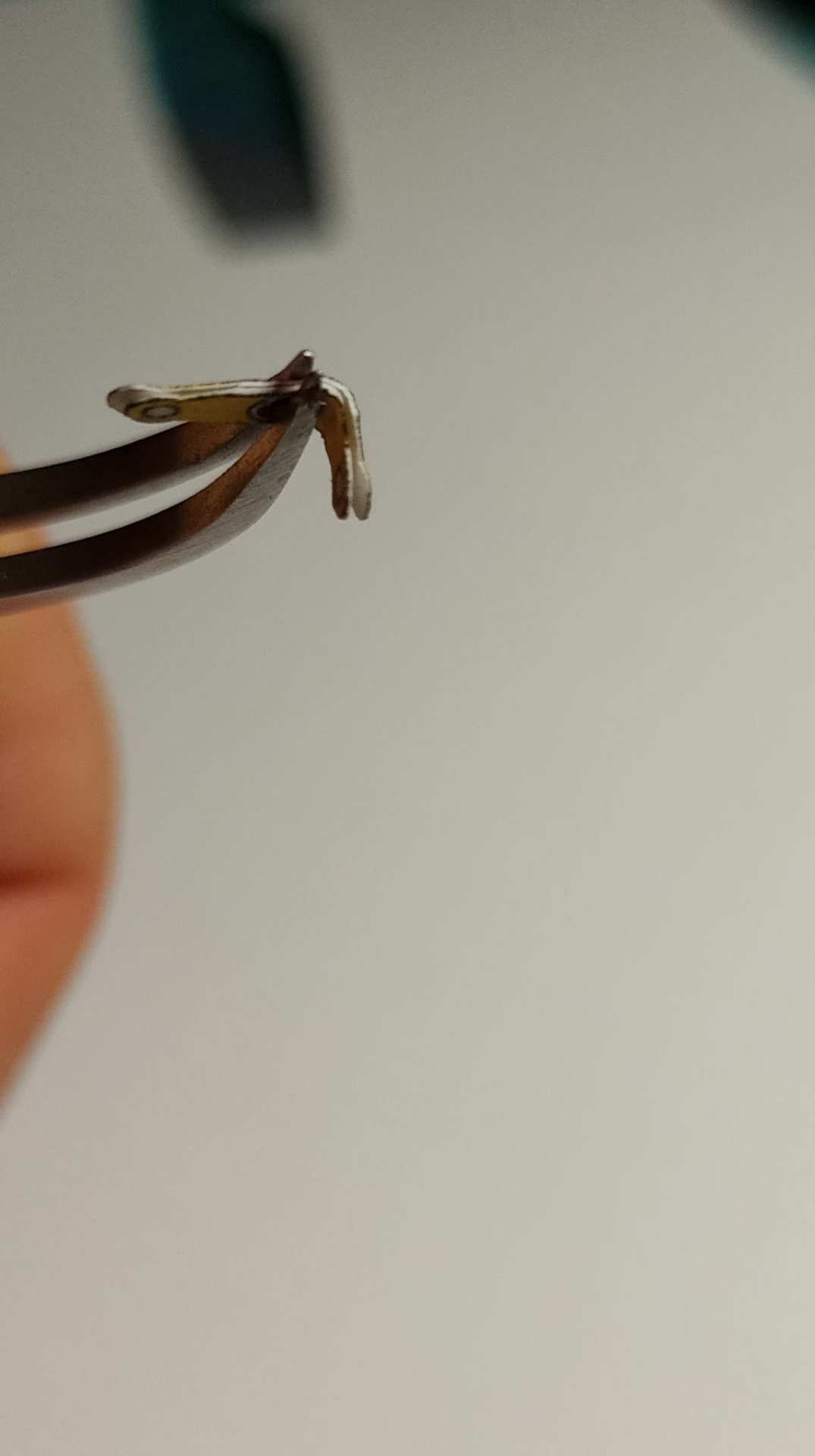

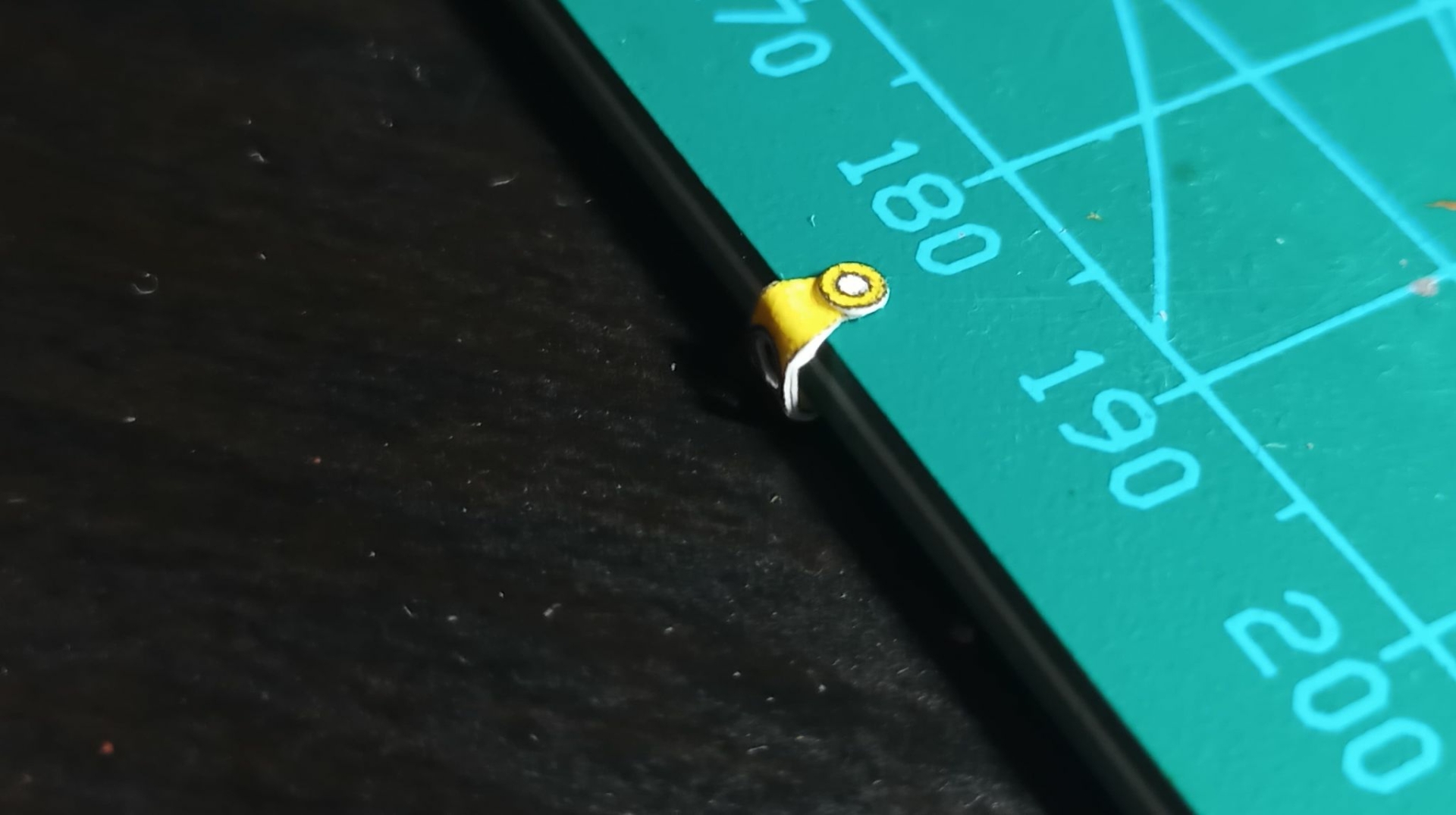

3) Na tym etapie zaginamy elementy tak, aby ich końcówki w miejscu montażu krzyżaka się licowały

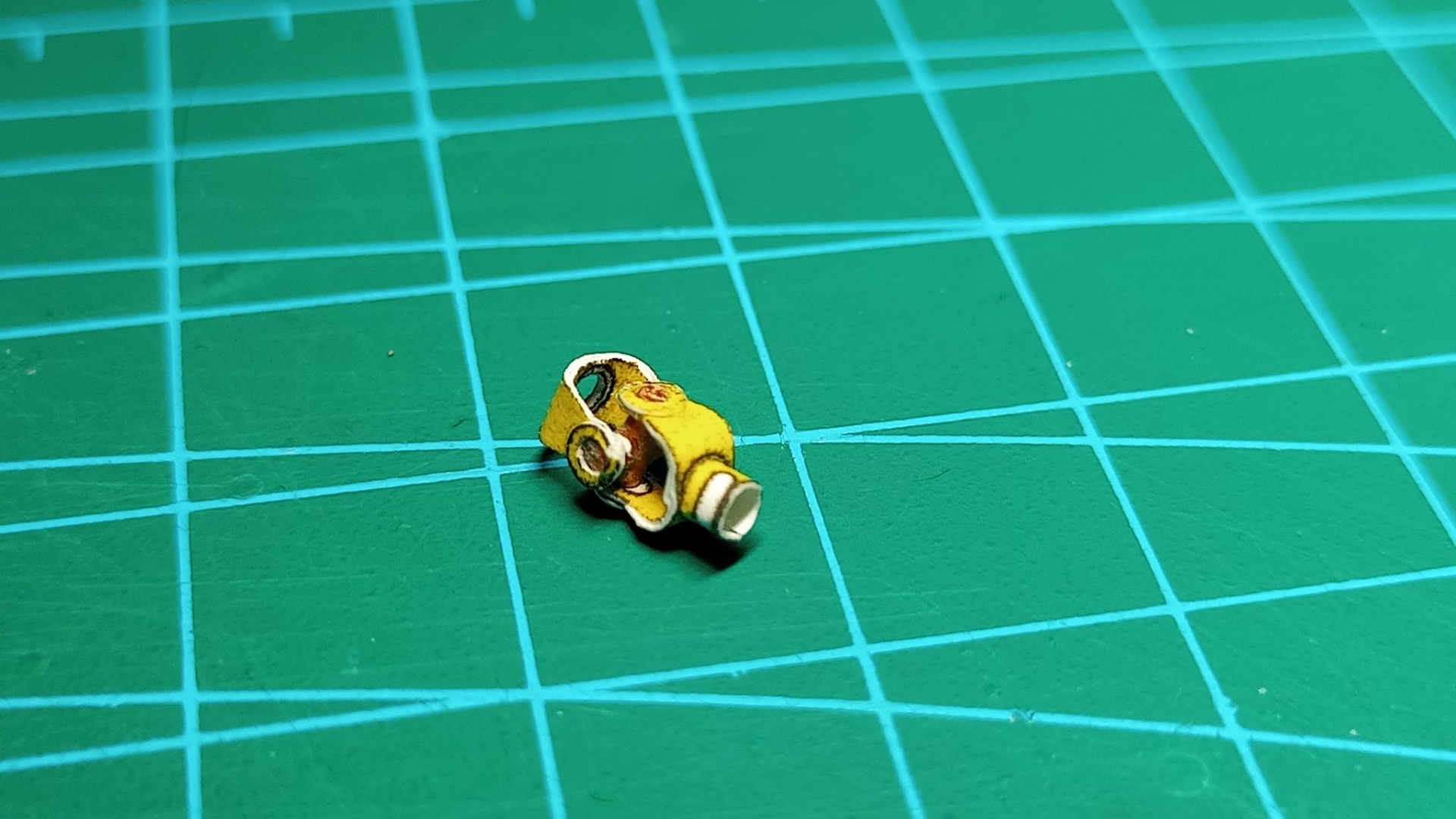

Tak przygotowane elementy możemy skleić ze sobą na całej powierzchni, doklejając po zewnętrznej stronie elementy 1c

Teraz warto krawędzie nasączyć delikatnie klejem CA - usztywni nam ładnie element

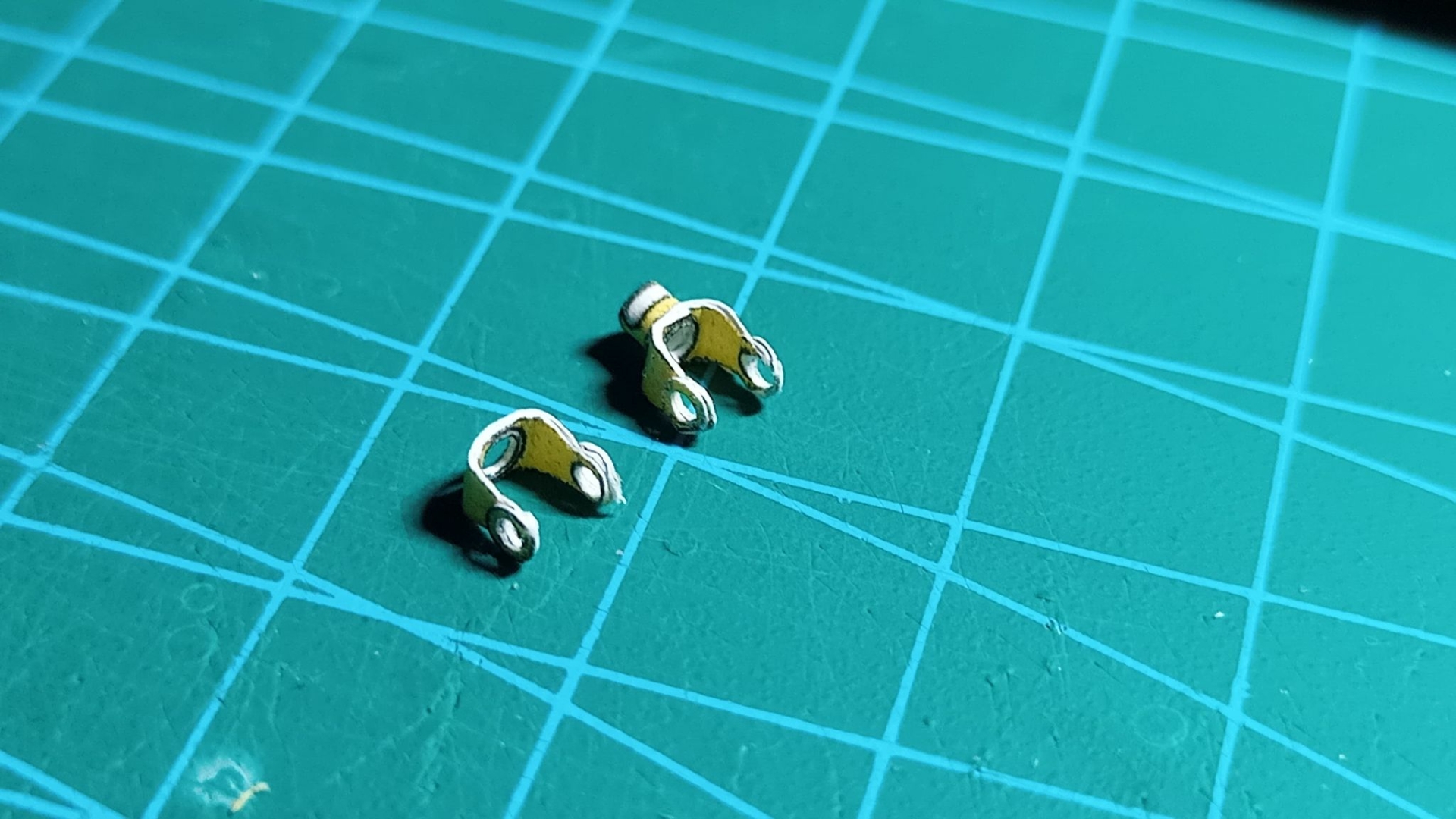

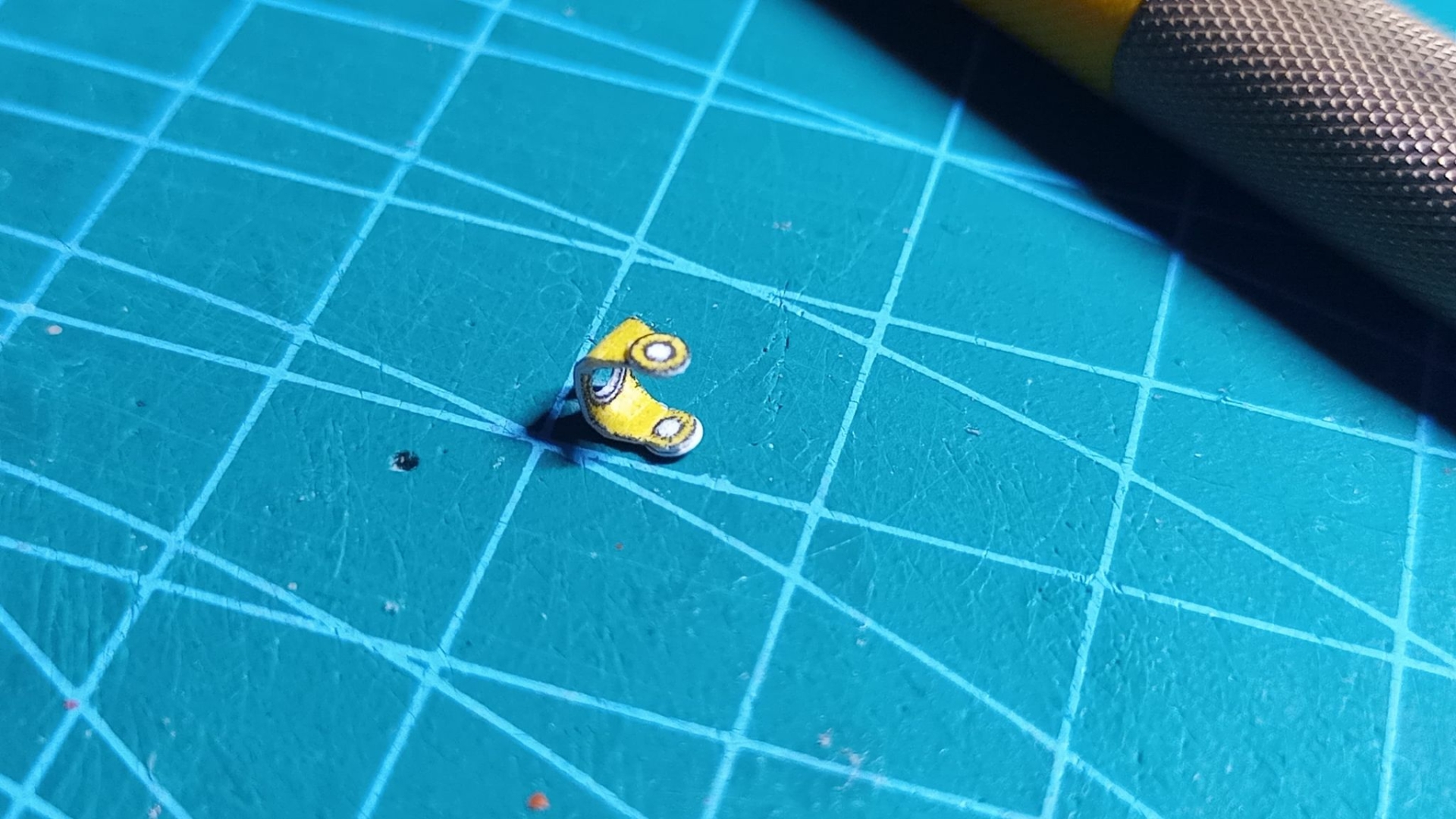

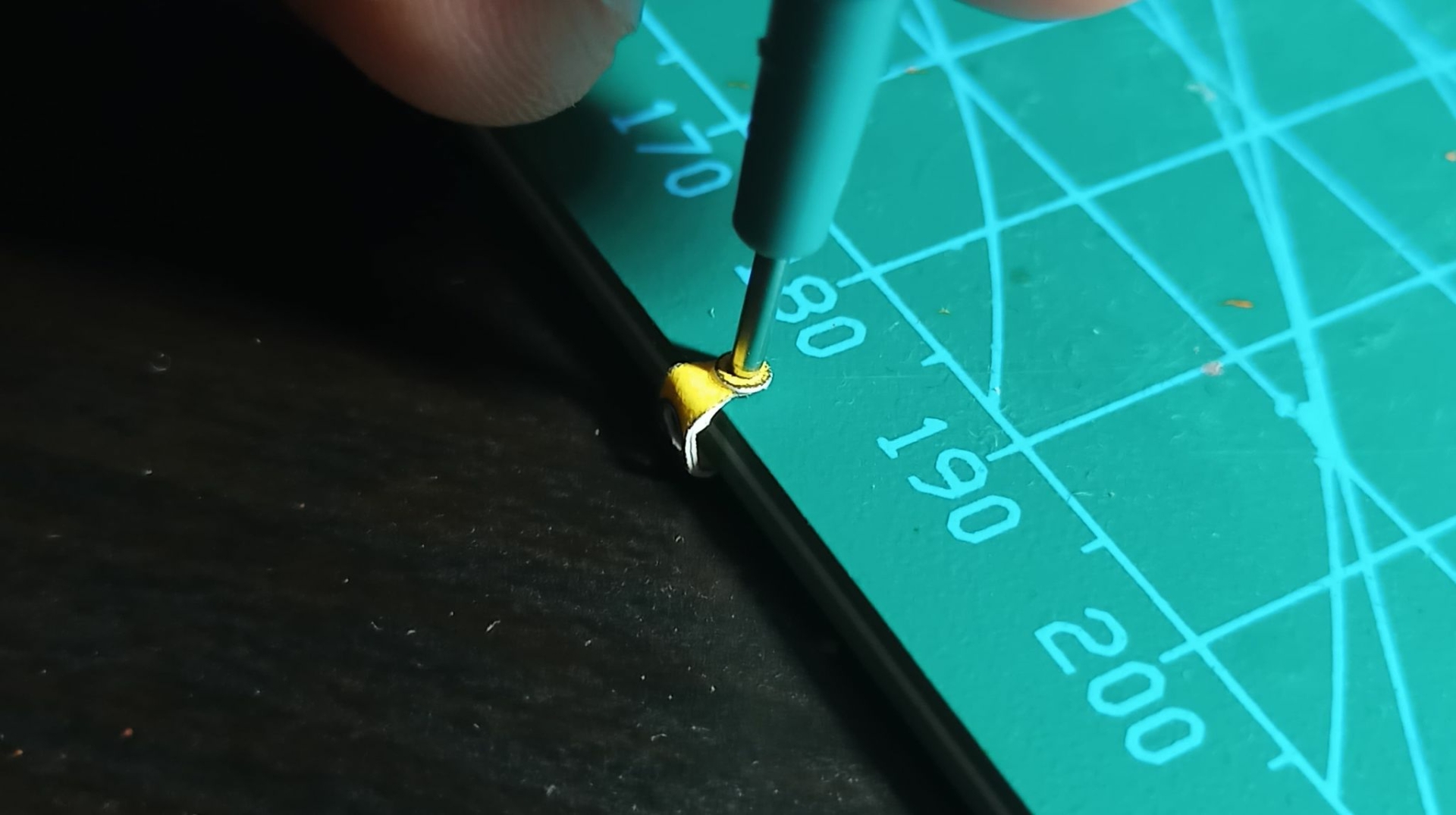

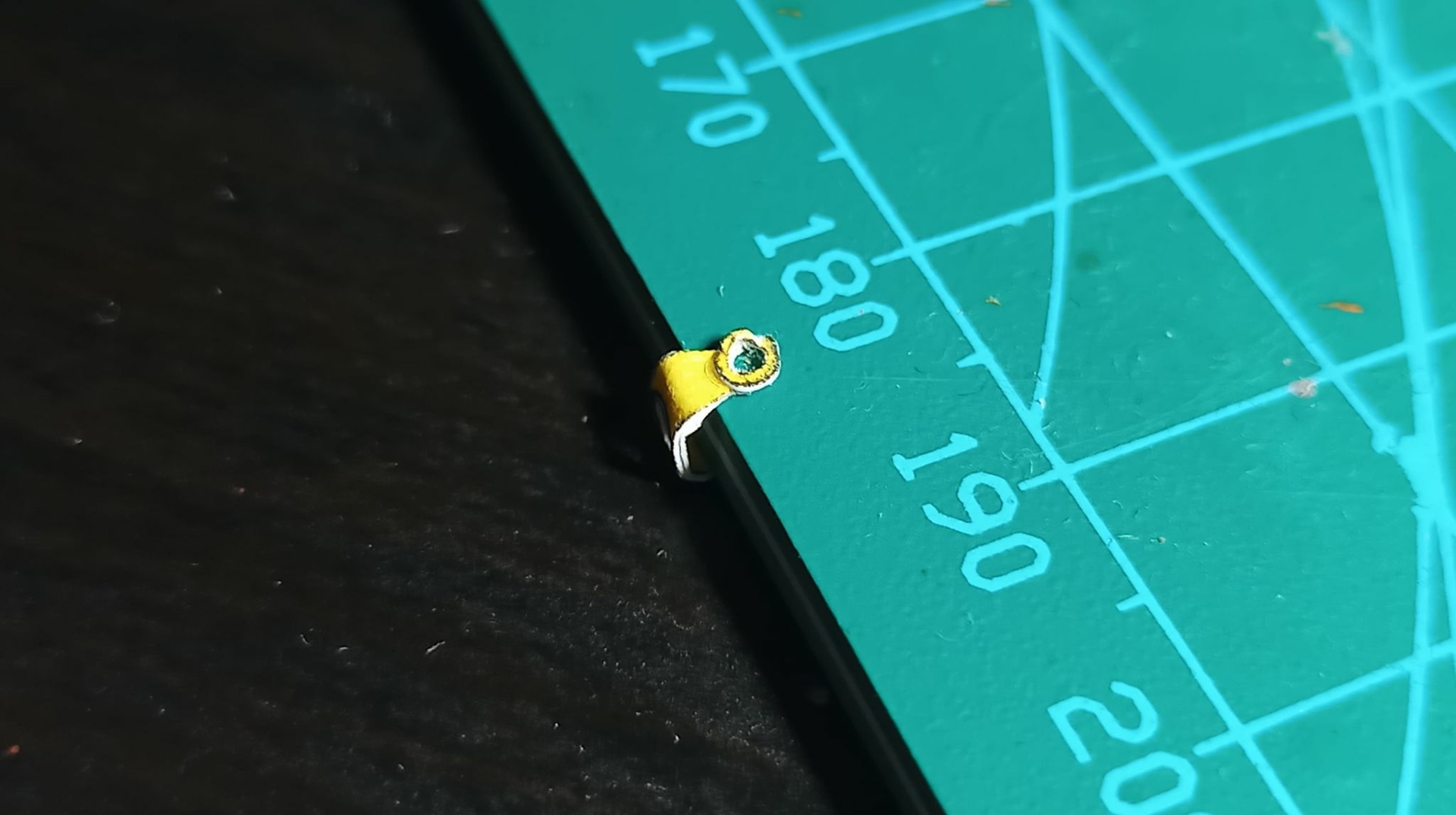

4) Teraz trzeba wyciąć otwory (1.0 mm) pod montaż krzyżaka. W tym celu przyda nam się element o grubości 3.5-4.0 mm, który wsuniemy w środek "widłaka" (nazwa wyciągnięta z katalogu części). U mnie świetnie nadała się do tego mata do cięcia. W tak wsuniętym elemencie bez problemu można wyciąć otwór

Analogicznie postępujemy z drugim "widlakiem"

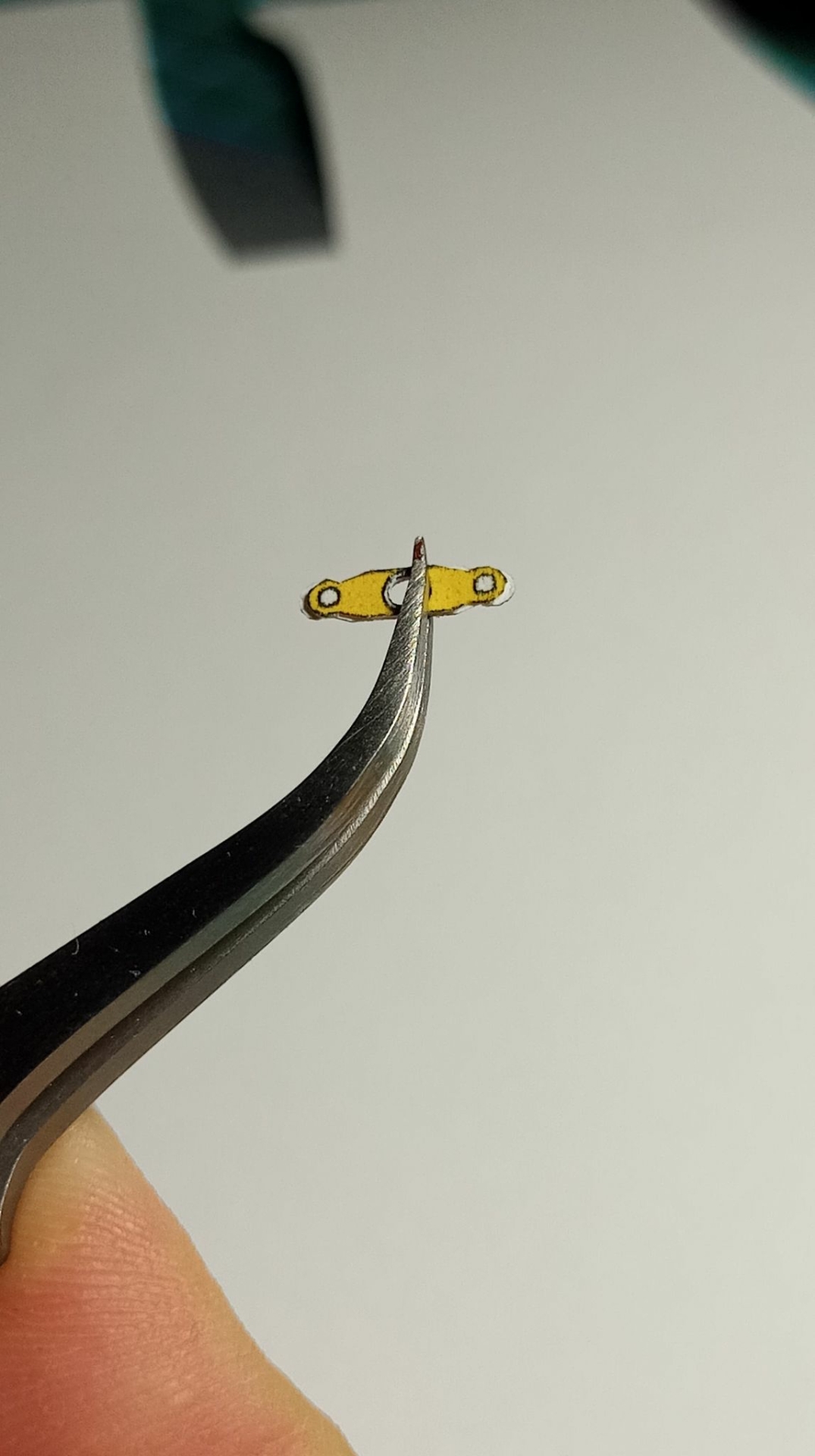

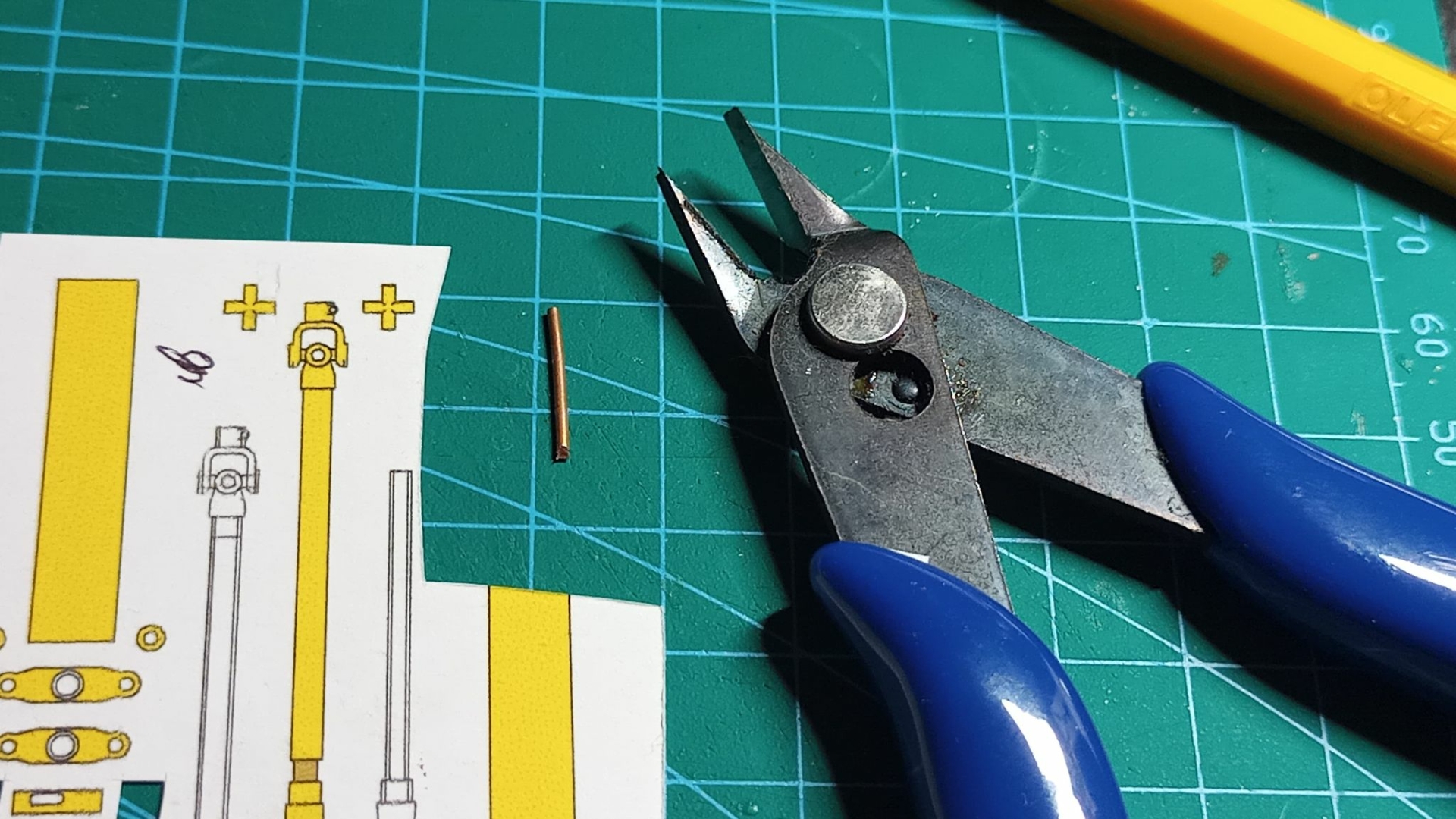

5) Krzyżak to po prostu... sklejony klejem CA drut o średnicy 1.0 mm Istotne jest, aby krawędź drucika była płaska - w tym celu przydadzą się dobre obcinaczki (skos tylko z jednej strony), albo pilnik aby spiłować spiczasty koniec Ja korzystam z pierwszego rozwiązania.

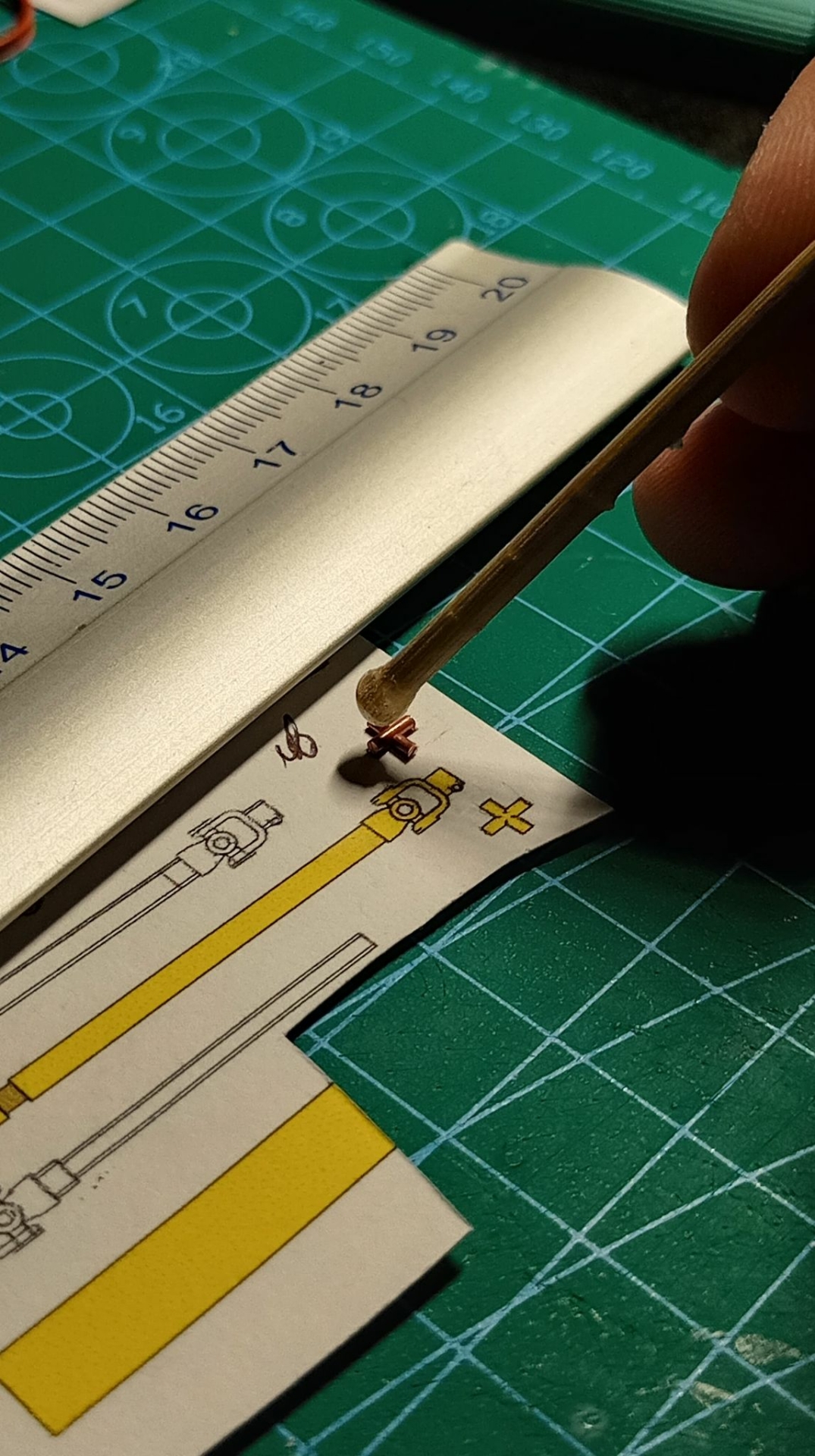

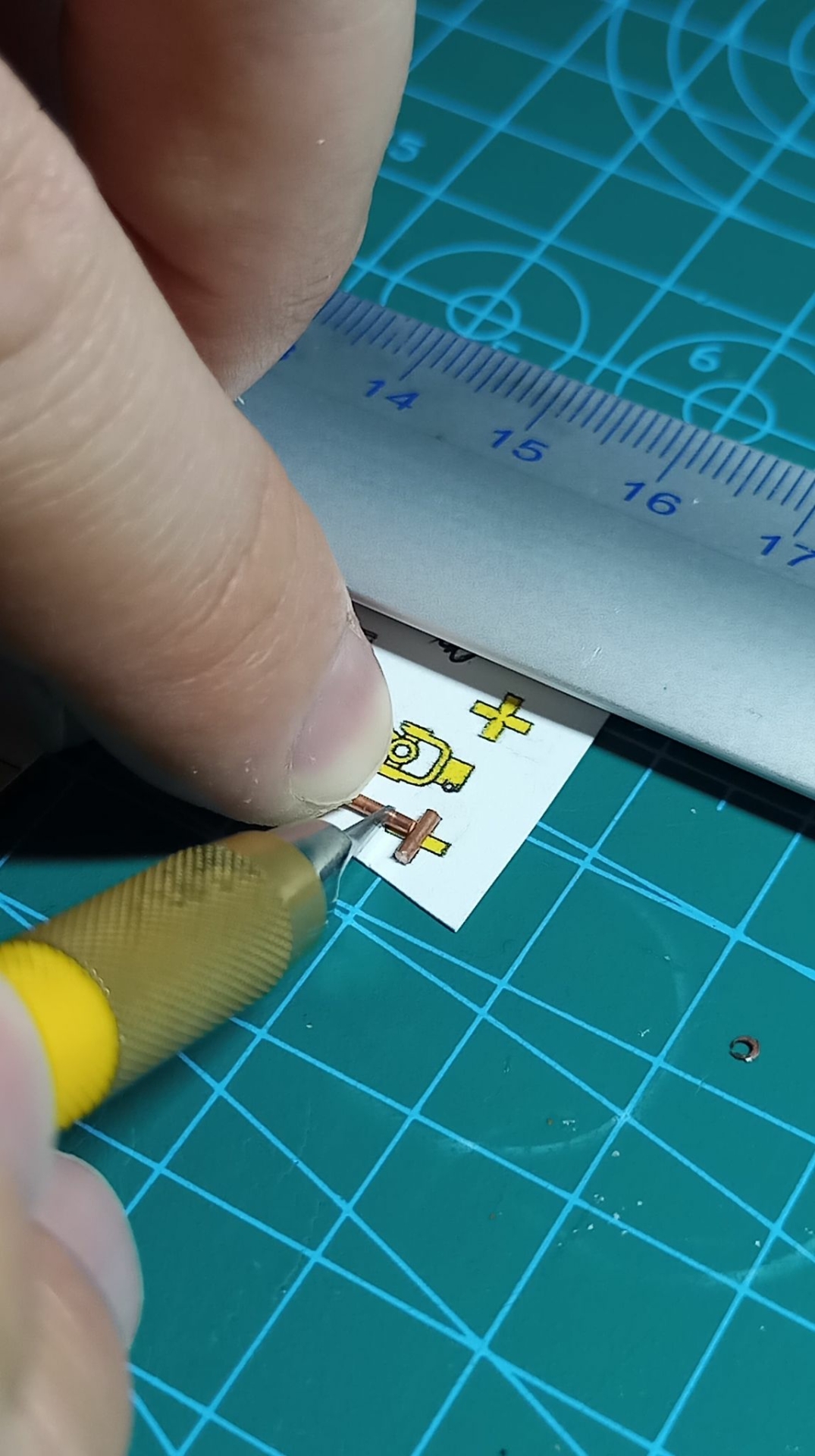

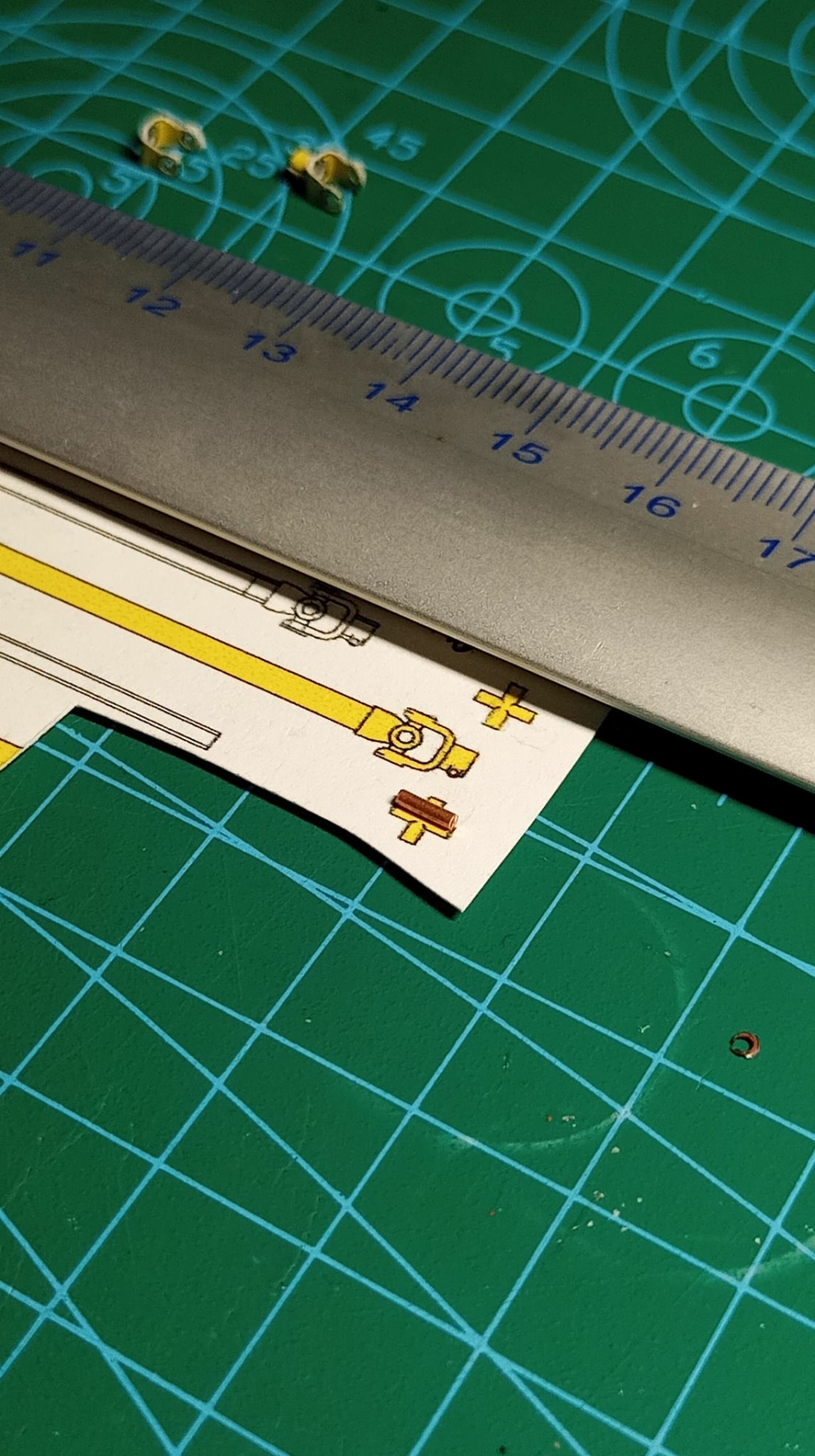

6) W pierwszym kroku przykładam drut do wydrukowanej formatki, ostrzem zaznaczam miejsce cięcia aby w tym miejscu drut obciąć obcinaczkami.

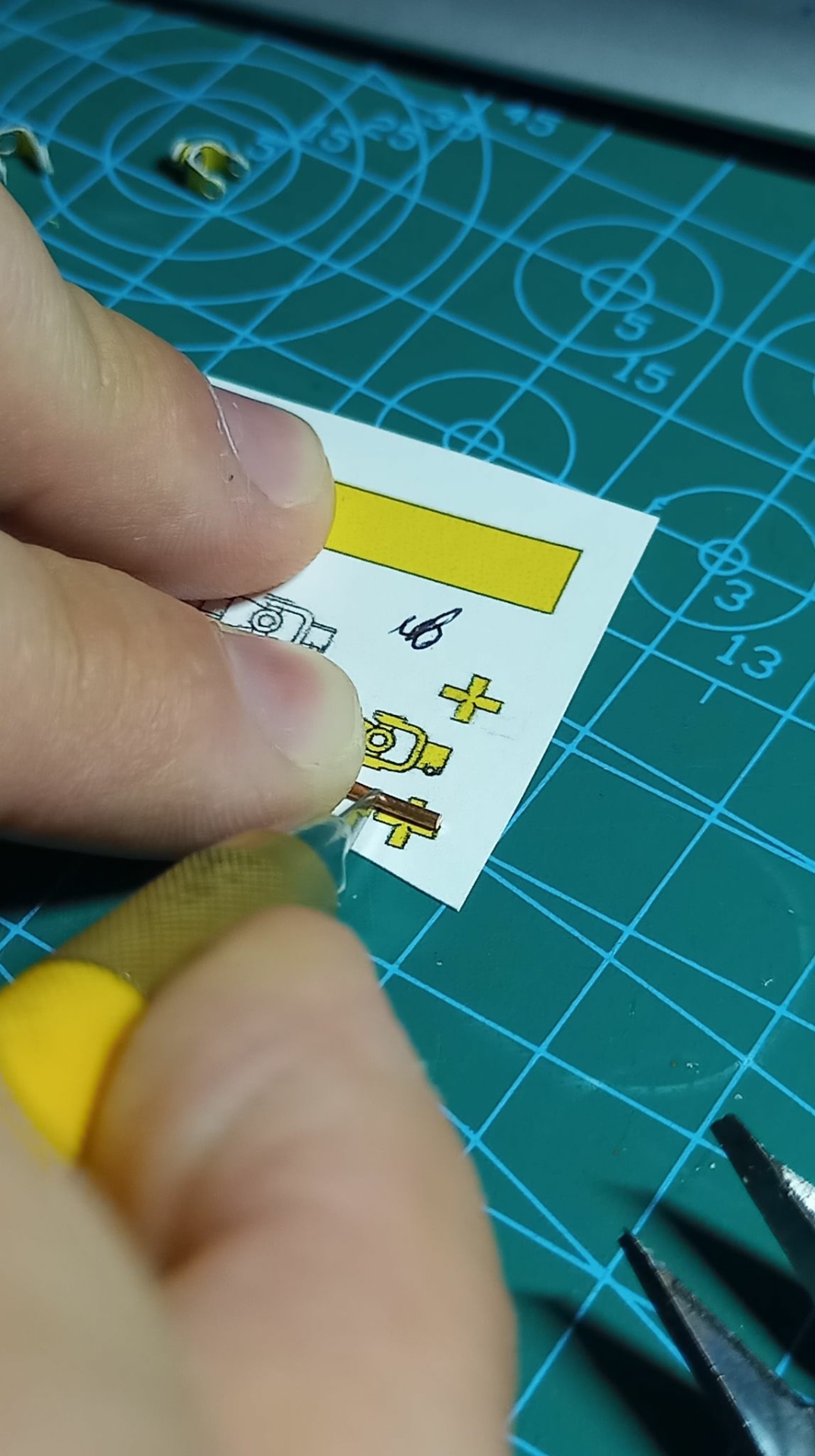

7) Analogicznie postępuje z ramionami krzyżaka: przykładam -> znaczę -> ucinam

8) Elementy krzyżaka należy ze sobą połączyć - można je zlutować, lub tak jak ja to zrobiłem - skleić klejem CA

Dla pewności po zaschnięciu kleju z jednej strony zalecam obrócić element i analogicznie zrobić z drugiej.

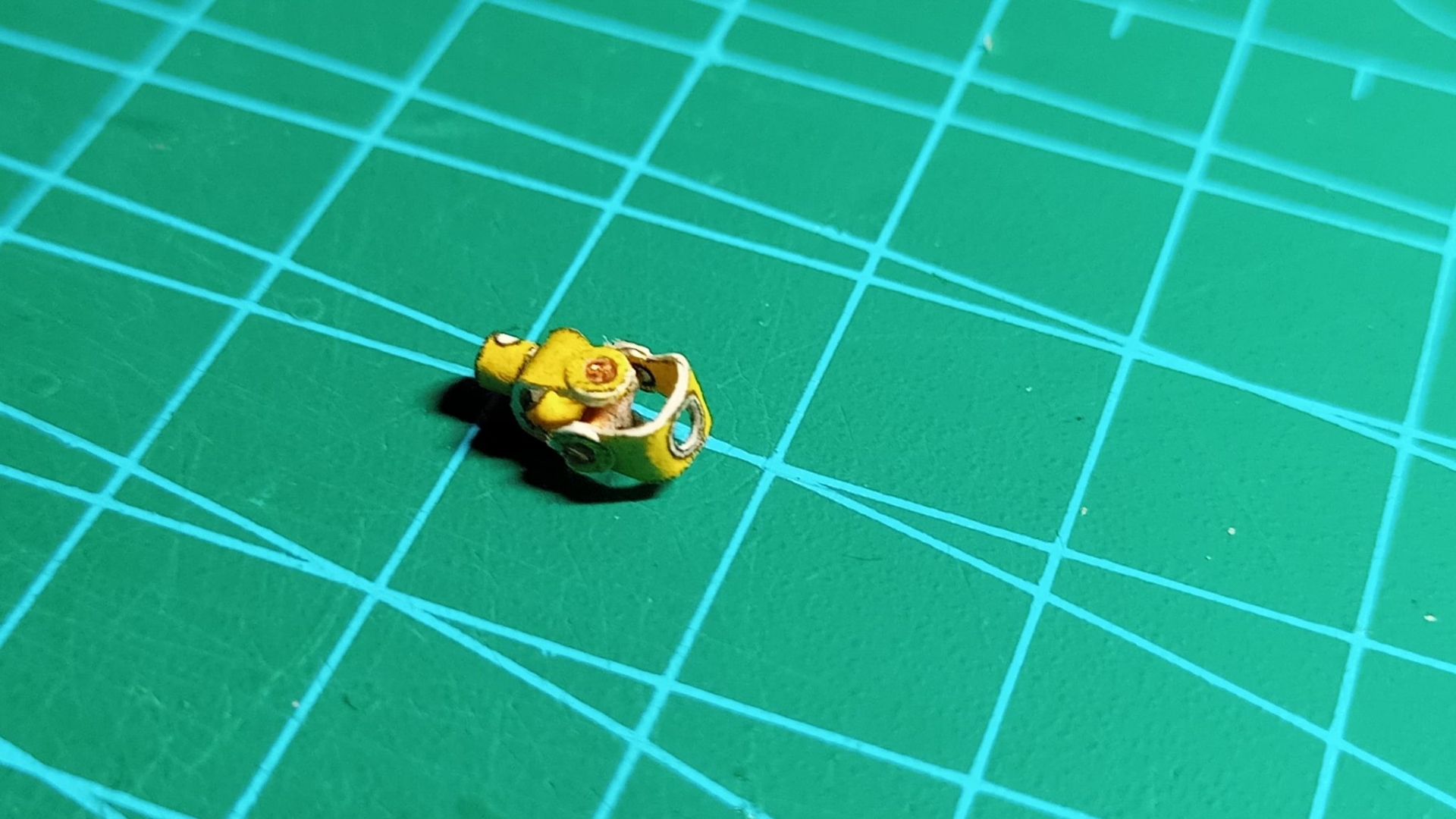

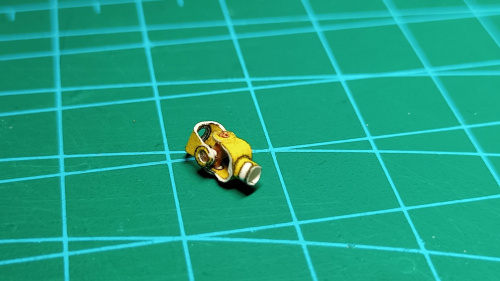

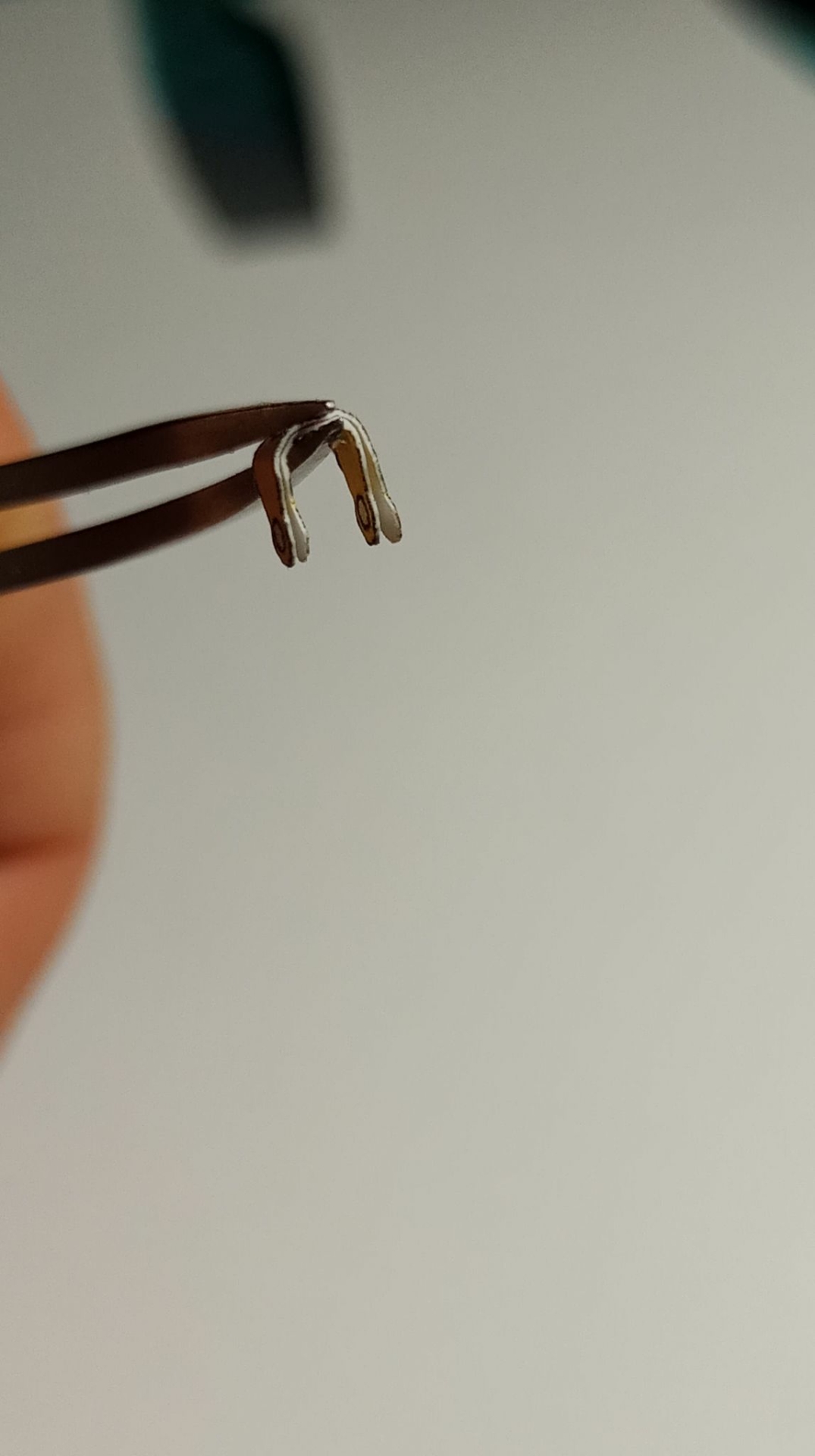

9) Na gotowym krzyżaku montujemy "widlaki"

10) Doklejamy elementy 2/3/4, jako część wału wchodzącą w element 3 użyłem dociętego drutu o średnicy 1.5 mm wklejony w element nr 4.

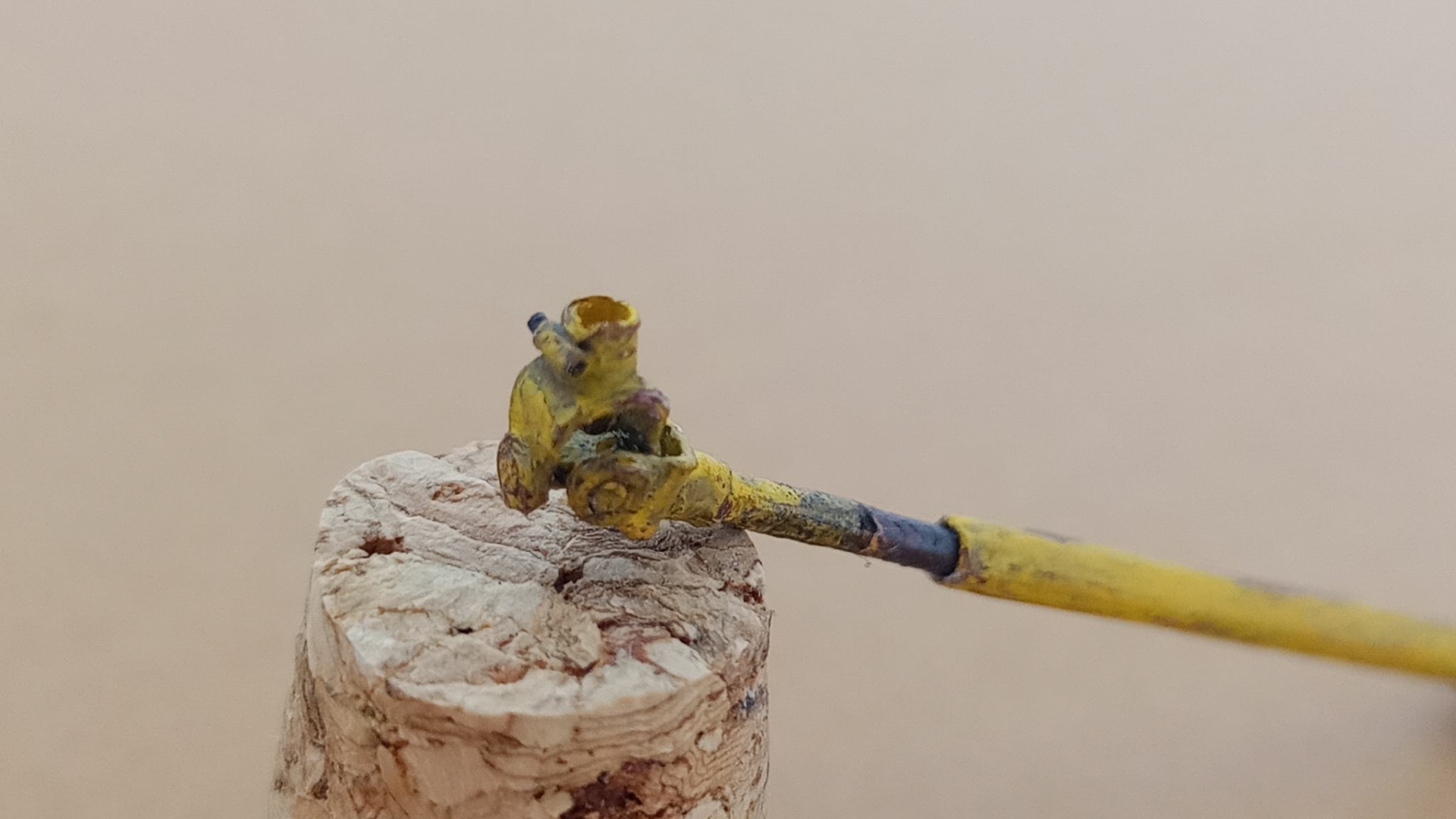

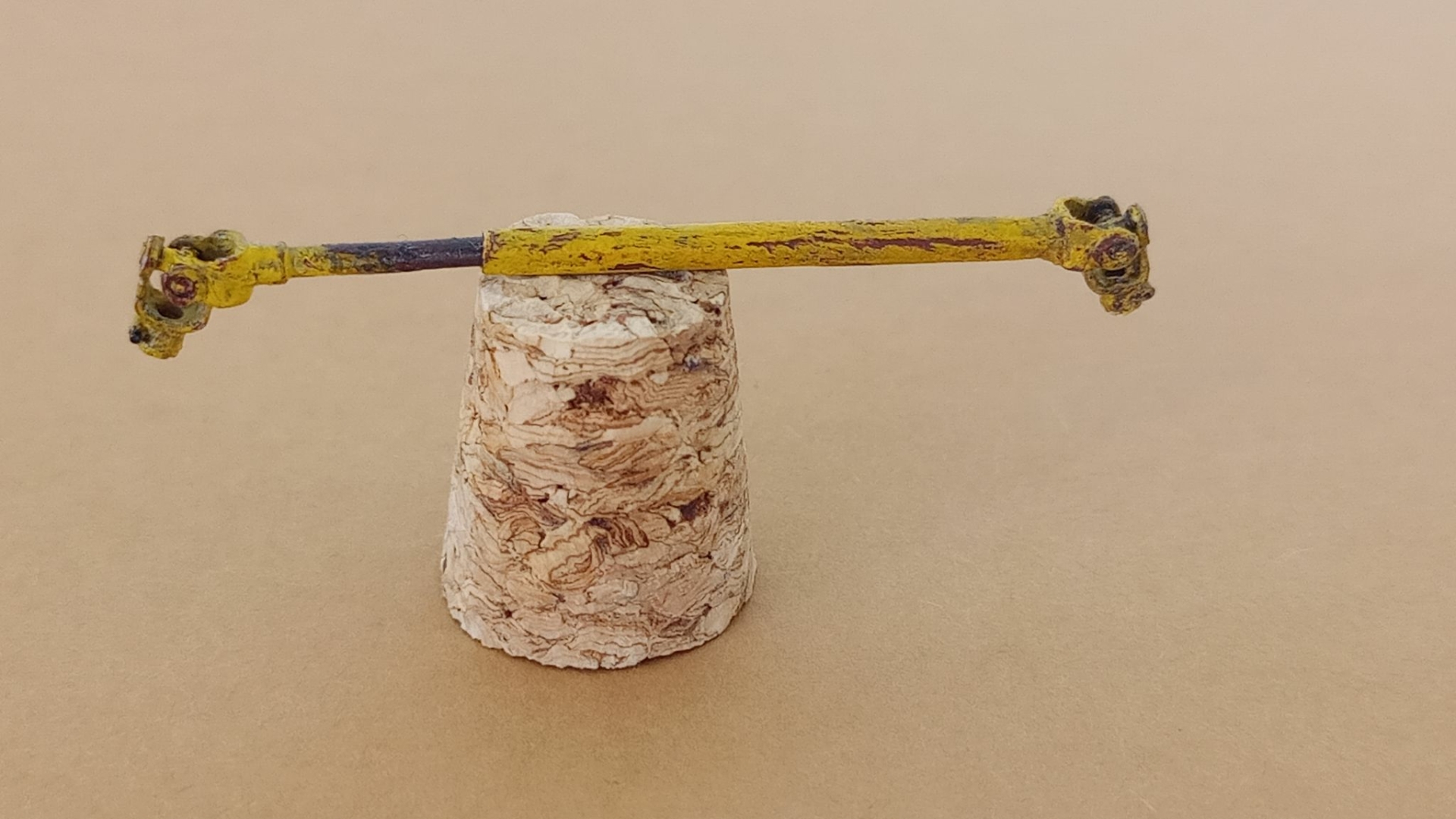

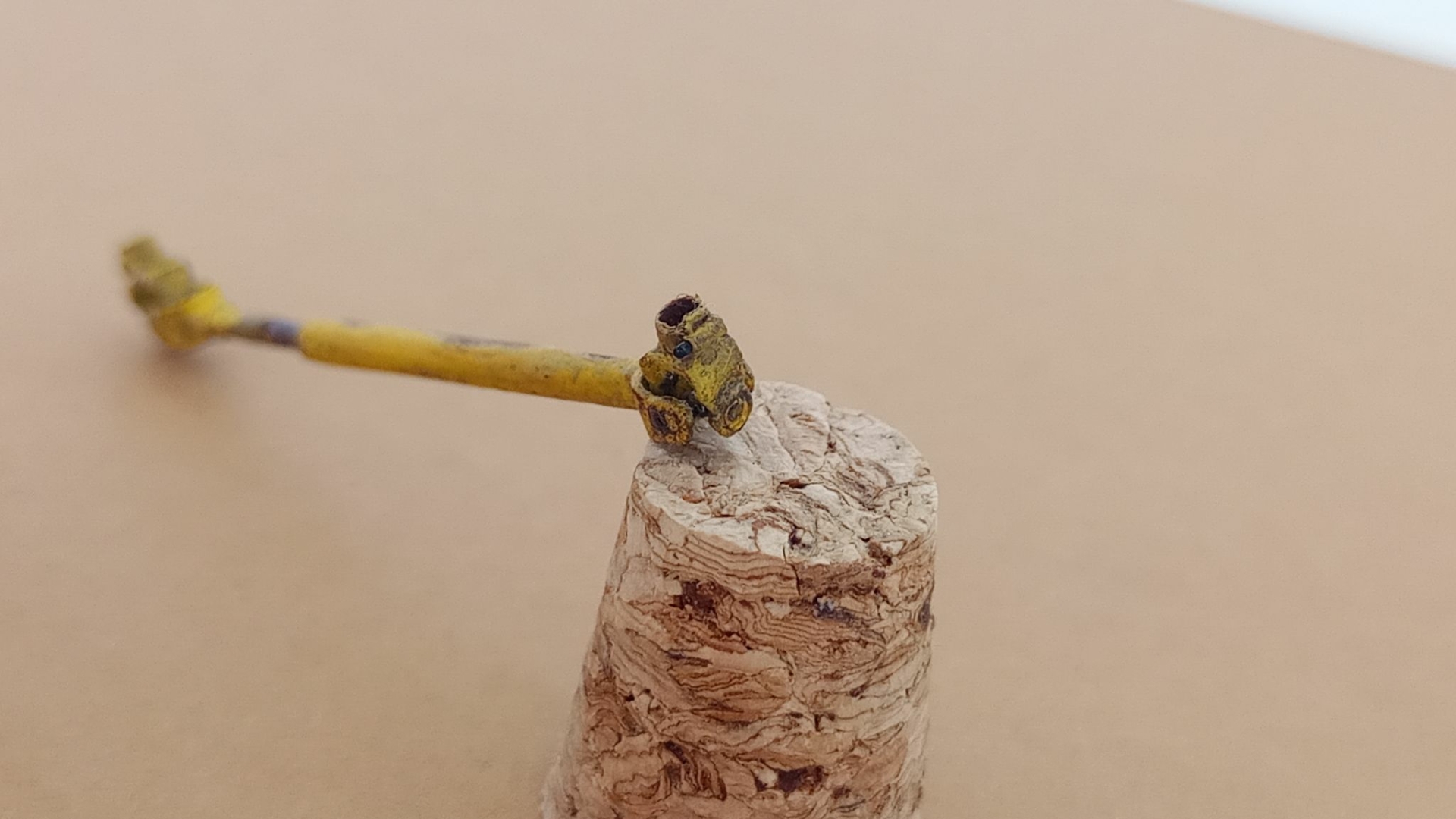

Malujemy najlepiej każdy element z osobna i cieszymy się gotowym wałem przegubowo-teleskopowym



Aby dodatkowo uszczegółowić model w elementach 2a wyciąłem białe pole i w to miejsce wkleiłem kawałek pojedynczego przewodu z izolacją ze skrętki internetowej 2x2x0.8 jako blokadę Sam drucik delikatnie z jednej strony wysunąłem jako trzpień zatrzasku

Jeżeli macie jakieś uwagi do opracowania, coś jest niejasne albo wychwycicie błąd - dajcie znać, postaram się poprawić
