arkusz kalkulacyjny do konstrukcji przeliczania rozmiaru kół

Aby otrzymać wymiary w skali w odpowiednik komórkach należy umieścić nastepujące formuły
1. Przeliczanie rozmiarów opon
Wymiar 1(B6) =(C3*2,54)/E3
Wymiar 2 (B7) =((B3/100)*A3/10)/E3
Wymiar 3 (B8) =B6+(2*B7)
Wymiar 4 (B9) =A3/(E3*10)
obwód (B10) =B8*3,14

Aby otrzymać wymiary powierzchni bocznej stożka należy w komórkach umieścić wymiary, które chcemy otrzymać po złożeniu
2. Rozwinięcie stożka ściętego
Wymiar R (H6) =(H3*((G3-H3)+4*I3^2)^(1/2))/(2*(G3-H3))
Wymiar r (H7) =(G3*(((G3-H3)^2)+4*I3^2)^(1/2))/(2*(G3-H3))
Wymiar alfa (H8) =(360*(G3-H3))/((G3-H3)^2+4*(I3^2))^(1/2)

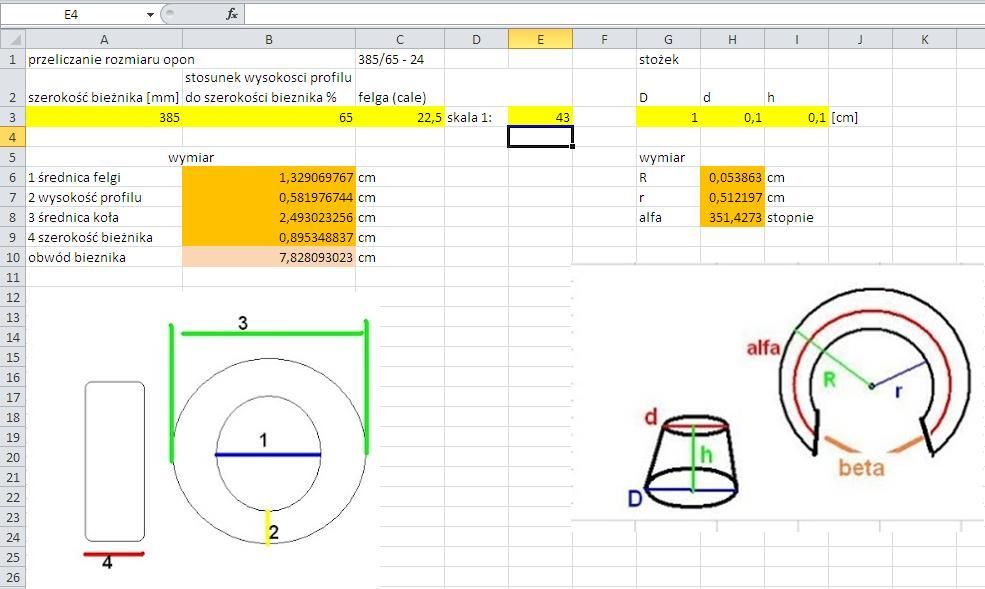

podane formuły działają z ustawieniem danych pokazanych na rysunku.

link do pobrania arkusza kalkulacyjnego MS Excel
https://drive.google.com/file/d/0B8219J … iUN9QXRdDQ

oraz przydatne zdjęcie wyjasniające oznaczenia opon
